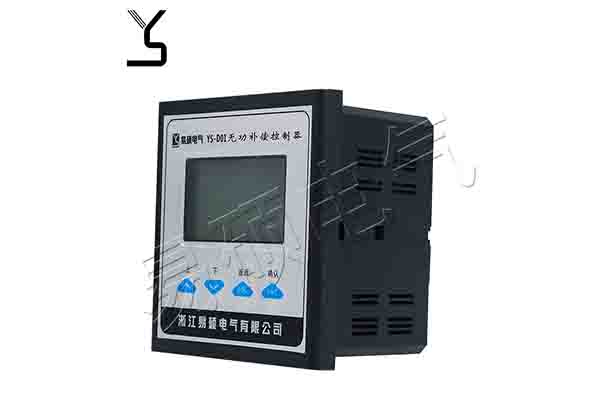

今天小易給大伙介紹一下無功補償控制器的調試方法：

步驟1、將繼電保護測試儀電壓輸出和電流輸出端與無功補償控制裝置的電壓與電流通道正確連接，設置補償控制裝置PT、CT變比，額定電壓、電流，功率補償投入及解除定值；

步驟2、繼電保護測試儀分段出輸出0.1A、0.5A、1A、3A、5A的交流正相序三相對稱的電流值，記錄無功補償控制器的采樣值，各段電流采樣值的偏差應小于2.5%；

步驟3、繼電保護測試儀分段出輸出1V、10V、30V、50V、70V的交流正相序三相對稱的電壓值，記錄無功補償控制器的采樣值，各段電壓值的偏差應小于2.5%；

步驟4、同時輸出交流正相序三相對稱的電壓和電流，根據輸入的電壓相位和電流相位的相角差φ計算功率因數cosφ，裝置顯示值應與計算值的偏差應小于2.5%；

步驟5、驗證功率因數cosφ自動控制無功補償支路投切的功能；

5.1）繼電保護測試儀設置正相序三相相角差120°的57.7V的電壓，A相相角設為0°；設置正相序三相相角差120°的1安培的電流，A相相角設為0°；設三相電流相角變化步長為1°；

5.2）開始試驗，初始狀態下功率因數cosφ應為1，開始緩慢同步增加三相電流的相角，降低功率因數；

5.3）當功率因數小于0.95倍整定值時，無功補償自動控制裝置應可靠動作，并控制補償支路的斷路器合閘投入，應測試指令動作接點的動作時間驗證投入時間定值；

5.4）測試各路補償支路的自動控制器自動投入功能，應能可靠動作并合閘投入；

5.5）設置增大電流相角將功率因數控制在0.8倍整定值，緩慢同步減小三相電流的相角，提高功率因數，當功率因數高于1.05倍整定值時，自動控制器應能可靠動作，切除補償支路斷路器分閘，應測試指令動作接點的動作時間驗證切除時間定值；

5.6）測試各路補償支路的自動控制器自動切除功能，應能可靠動作并分閘切除；

步驟6、記錄調試數據，拆除接線，恢復初始狀態。

本調試方法在投運前對無功補償控制器的采樣準確性，以及指令動作可靠性性進行試驗和調試；實現準確測試控制器的采樣精度，模擬實際運行時的電網狀態，精確調試控制器的補償投入和切除控制功能。
