隨著電力電子技術的廣泛應用，現代工礦企業非線性負荷引起的諧波進入電力系統。造成供電電壓波形失真，降低電能質量，產生電能污染，加速對用電企業設備的損壞，降低運行負荷功率因數，浪費電能。

高次諧波的存在，會影響使電力設備的損失增加、溫度上升、絕緣惡化、設備壽命縮短的高次諧波對通信系統產生干擾的電子式保護裝置產生誤動作、使計量誤差增大的設備的正常運行。由于電容器組配置不合理，高次諧波可能導致系統諧波放大，甚至產生并聯諧振，損壞供電和用電設備?；蛘叻糯筮M(jìn)入電容器組的諧波電流以使電容器組過載并導致故障。

安裝電力濾波裝置可以有效吸收高次諧波，改善供電質量，提高功率因數，節能降耗，降低供電設備和用電設備的負荷，取得明顯的經濟效益。

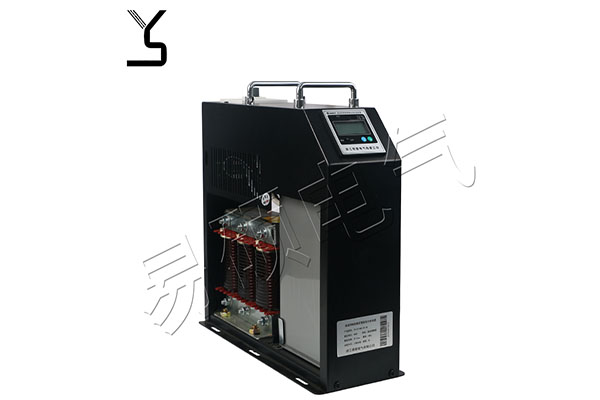

設備介紹

濾波器補償裝置利用微機控制器跟蹤系統諧波和無功負荷的變化，自動判斷開關，優化濾波器支路的輸入，使系統諧波濾波和功率因數保持在最佳狀態。由專業人員設計和制造的濾波電抗器、濾波電容器、濾波電阻器、晶閘管閥、斷路器和其他設備形成具有各種特定頻率的調諧濾波器支路。在諧振頻率下，XCn=XLn可以形成相關諧波的近似短路回路，有效吸收和濾除諧波源的特征諧波，補償無功功率，提高功率因數，消除電網諧波污染。

1、應用領域

電力濾波器補償裝置主要適用于電氣環境的高次諧波含量多、負荷變化頻繁、變動大、周期時間短、高次諧波注入達到基準、需要管理高次諧波補償無效電力的用戶。例如:焊管廠、汽車摩托車廠、軋鋼廠(熱軋)、鐵柜、箱體、外殼廠、DC提升機礦、碼頭、金屬冶煉廠、軋鋼廠(冷軋)、塑料制品廠、金屬制品廠、電鍍廠、制管廠、化工廠、鋸片廠、熱處理廠、水泥廠、造紙廠、供水廠、鹽化工廠、陶瓷廠、帶材加工廠等。

2、產品特點

1.采用微機多任務操作系統內核，抗干擾能力強，計算準確快速，并根據系統情況制定控制策略。

2.濾波器補償支路是為用戶系統專門設計和制造的，可以消除5次、7次、11次等特征諧波。根據需要。濾波器補償效果明顯。

3 .裝置投入、接收功率因數提高到0.95以上，降低配電網線損，增加配電變壓器的負荷效率，優化消耗功率環境，提高功率質量。

4.采用濾波器支路非接觸自動切換，響應速度快(小于20毫秒)，對于濾波器支路的連續頻繁切換安全可靠。

5.快速檢測系統條件，根據系統要求(諧波條件和無功功率條件)自動開關，實時過濾和補償無功功率。

6.開關時無瞬態影響，開關時無浪涌電流影響，再次開關前無電弧重燃和放電

7.裝置運行諧波符合國標14549-93《公共電網諧波》

8 .保護功能充實，有短路保護、過電壓保護、過電流保護、晶閘管過熱保護等，運行可靠性高。

9.改善沖擊負荷引起的電流沖擊，降低電壓波動，抑制電壓閃變，提高電壓穩定性，改善電壓質量。

10.當外部故障或停電時，會自動停止工作，并在輸電后恢復運行。

11.多種濾波補償形式，三相共補償濾波，三相子補償濾波，共補償加子補償濾波。

12.該設備技術先進，調諧準確，可靠性高，維護量小，經久耐用。

3.技術參數

工作電壓:220伏~ 1000伏(-15% ~+10%)

工作頻率：工頻50Hz （偏差1Hz）

環境溫度： -25~+40°C

海拔高度： <=2000m

環境濕度:相對濕度< = 85% ( 25℃)

空氣質量:無腐蝕性氣體，無導電性粉塵，無易燃易爆氣體。
