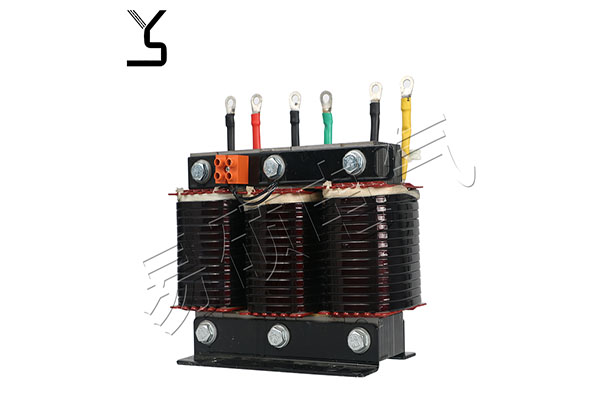

電抗器的限流和濾波作用

電網容量的擴大，使得系統短路容量的額定值迅速增大。如在500kV變電所的低壓35kV側， 最大的三相對稱短路電流有效值已經接近50kA。為了限制輸電線路的短路電流，保護電力設 備，必須安裝電抗器，電抗器能夠減小短路電流和使短路瞬間系統的電壓保持不變。

在電容器回路安裝阻尼電抗器(即串聯電抗器)，電容器回路投入時起抑制涌流的作用。同時與電容器組一起組成諧波回路，起各次諧波的濾波作用。

如在500kV變電所35kV無功補償裝置的電容器回路中，為了限制投入電容器時的涌流和抑制電力系統的高次諧波，在35kV電容器回路中必須安裝阻尼電抗器，抑制3次諧波時，采用額定電壓35kV，額定電感量26.2mH，額定電流350A干式空心單相戶外型阻尼電抗器，它與2.52Mvar電容器對3次諧波形成諧振回路，即3次諧波濾波回路。

同樣，為了抑制5次及以上高次諧波，采用了額定電壓35kV，額定電感量9.2mH，額定電流382A單相戶外型阻尼電抗器，它與2.52Mvar電容器對5次及以上高次諧波形成諧振回路。起到了抑制高次諧波的作用，需要說明的是，在國家標準《電抗器》 GB10229—88和IEC289—88國際標準中均對阻尼電抗器的使用和技術條件作了規定。但目前國內有些部門將阻尼電抗器稱為串聯電抗器，嚴格來講是不合適的，因?yàn)樯鲜鰳?biāo)準中均沒有串聯電抗器這個名稱。
