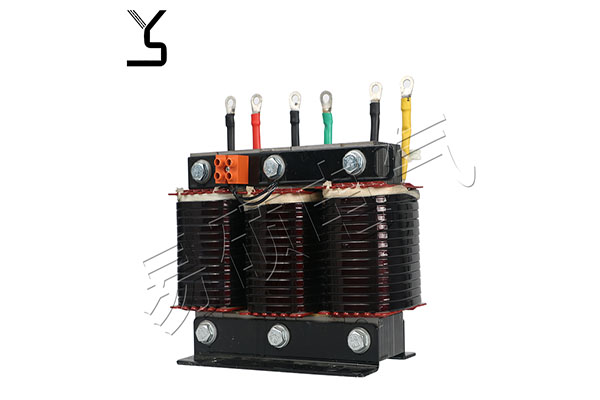

三相串聯電抗器里面通過的是交流電流，它是與補償電容器串聯使用，它的作用是對穩態性的諧波（5、7、11、13次）構成串聯諧振，起消除諧波對電容器和其它電器設備的危害，保護電容器的爆炸和諧波影響的容量。使用電設備安全，而正常的工作，通常有5-7％電抗率的電抗器及13％ 電抗率的電抗器，屬高電感值的電抗器。

一、 用途

該系列干式鐵芯串聯電抗器用于低壓無功補償柜中，與電容器相串聯，當低壓電網中有大量整流、變流裝置等諧波源時，其產生的高次諧波會嚴重危害主變及其它電器設備的安全運行，電抗器與電容器相串聯后，能有效地吸收電網諧波，改善系統的電壓波形，提高系統的功率因數，并能有效地抑制合閘涌流及操作過電壓，有效地保護了電容器。

二、 結構特點

1、鐵芯采用優質低損耗進口冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段。氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。

2、線圈采用H級或C級漆包扁銅線繞制，排列緊密且均勻，外表不包絕緣層。具有極佳的美感且有較好的散熱性能。

3、串聯電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程。采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地無噪音地運行。

4、電抗器芯柱部分緊固件采用無磁性材料。確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。

5、外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子。

6、串聯電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點?？膳c國外知名品牌相媲美。
