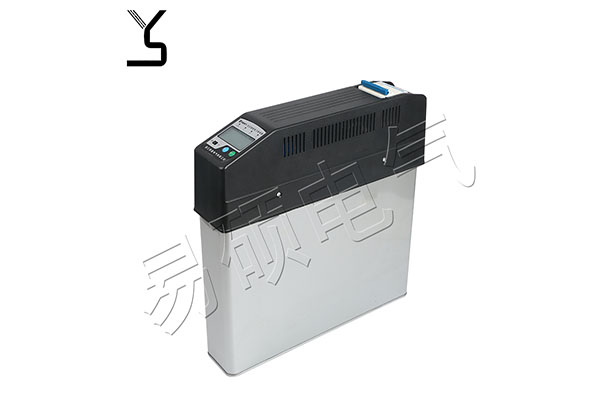

低壓無功補償裝置分為由接觸器投切的低壓自動無功補償裝置和由可控硅投切的低壓動態無功補償裝置，接觸器投切系列裝置適用于負荷比較穩定的低壓用戶的配電系統，無人值守的配電室及箱式變電站的集中補償。低壓無功補償裝置的技術特點是：投切電容過程涌流小，整機使用壽命長, 維修維護量小,無功補償計算精確。保護措施齊全，自動化程度高，能在外部故障或停電時自動退出工作，在送電后自動恢復運行。自投入市場以來，給廣大用戶帶來了明顯的經濟和社會效益。

用戶使用效益：

·提高受電功率因數，使之達到國家標準以上，不返送無功。

·可最大限度降低線路和變壓器損耗，使配電變壓器有效輸出容量增加。

·優化用電質量，提高電網運行的安全可靠性。

·在沖擊性和波動性負荷處，可減少電壓波動及抑制電壓閃變，提高電壓的穩定性。

·消除電網輕負荷時的無功過剩和電壓過高現象。

·用戶系統存在諧波時，可根據諧波含量選擇帶濾波型補償裝置。

二、低壓自動無功補償裝置的組成

  TBB型低壓無功補償裝置由隔離開關、電流互感器、避雷器、熔斷器、接觸器（可控硅或復合開關）、電容器、電抗器、控制器、指示儀表、手/自動轉換開關、運行指示燈等元器件組成。

三．技術參數

1．主要技術指標

·工作電壓： 380VAC

·頻 率：50～60Hz

·控制器信號：負載無功功率和功率因數

·取樣電流：n/5A

·靈敏度：≥200mA

2．環境條件

·環境濕度-20℃—+40℃

·海拔高度：≤2000m

·相對濕度：＜90％（+25℃時）

·戶內安裝不適用于有火災和爆炸危險，有嚴重污穢，化學腐蝕和劇烈振動的場合。污染等級為Ⅲ級

四．低壓無功補償裝置的功能

1．無功補償功能

低壓無功補償裝置通過控制器自動檢測系統感性無功功率的大小控制電容器組的自動（動態）投切，補償系統所需的無功功率，提高功率因數，使系統始終保持在最佳的運行狀態。

2．諧波抑制及濾波功能

   串聯電抗器可有效的抑制3次、5次、7次及以上的諧波電流，防止諧波諧振。

3．顯示功能

可在線系統的電壓、電流、有功功率、無功功率、功率因數、諧波等參數；

4．保護和故障診斷功能

1）可通過熔斷器實現過流和短路保護；

2）能抵抗嚴重的諧波干擾，不會出現控制電壓誤判并引起誤動作。

3）具有動態自檢功能，控制器內部控制參數出錯以及非嚴重性故障均可報警并閉鎖；

4）過壓和欠壓保護功能：當出現電網電壓過高或過低時，自動切除電容后報警并閉鎖，故障消失后可自動恢復工作。

5．手動投切電容功能

可通過控制器手動投切電容功能實現電容器手動投切；

6. 投切電容器指示功能

電容器投入時，儀表門上相應的指示燈亮，電容器切除后，相應的運行指示燈滅。

五．運輸與安裝

1．本產品在運輸時請勿倒置，嚴防腐蝕，不能和有腐蝕性的物品混裝。

2．用戶收到產品后，應首先進行拆箱檢查，檢查元件是否損壞，螺釘螺母是否松動，連線有無斷線，柜內是否有異物等。如暫不掛網，應放置在干燥清潔場所，防止雨淋。

柜體安裝定位后，要將柜內所有螺母再次緊固一遍，以保證接觸良好。必須將配電室三相電源按正相序?qū)?yīng)接入柜內，否則會損壞器件。

在安裝時，如果配電室是三相四線制，則三相配電變壓器中性線(N)和保護接地(PE)均應接至柜（箱）體的接地端(PE)。如果配電室是三相五線制，則配電變壓器中性線(N)接GGD原理圖中的(N),GGD柜體的 PE接配電室保護接地端。接地回路必須用3×30以上的扁鋁或銅排焊接。

如果用戶地線的接地電阻超過0.5歐姆，則應設法改善，或另埋接地極。

六．掛網試驗步驟及要求

裝置在出廠前，已經進行過嚴格的出廠試驗，確認：

1．絕緣水平合格；

2．主接線正確；

3．元器件合格；

4．控制回路正確；

最后按照設備出廠檢驗標準進行試驗合格后，才能發運到用戶現場。

掛網運行的步驟與要求如下：

1．卸下所有保險裝置。

2．檢查接線：凡由運輸引起的松動之處均應重新緊固。

3．搖絕緣：380V的低壓無功補償裝置主回路對地及相間的絕緣電阻不應小于0.5M 。

4．將三相電源接至柜內總開關上口，檢查相序，應為正相序，正視自左至右為黃、綠、紅相線與A、B、C相線對應；背視自左至右為紅、綠、黃相線與C、B、A相線對應。

5．安裝電壓回路保險，觀測三相電壓是否平衡。

6．手動調試：安裝上控制回路保險，將控制器切換到手動位，一組一組投切電容器，投入時觀察各相電流表指示是否平衡，指示燈是否正常指示。

7．自動調試：將控制器置于自動（控制器上電，處于自動工作方式）。如電網為滯后狀態，電容器組將自動投入。當電網出現超前狀態，控制器執行切除動作并檢測控制信號，直到進入正常狀態。

七．隨柜文件

1．產品合格證

2．成套裝置及控制器使用說明書

3．裝箱清單

4．驗收報告單

5．電路原理圖

6．成套裝置出廠驗收報告

八．訂貨須知

訂貨時，用戶應提供下列信息和資料

1．用戶系統一次電氣接線圖，包括標明變壓器額定容量，主變二次側電流互感器變比。

2．負荷狀況和受電功率因數、被補償系統和設備的工作總電流。

3．負荷特性：為沖擊負荷，波動負荷，還是常規負荷？用戶設備的運行時間？

4．選定補償方式：就地補償、分組補償或集中補償？

5．用戶現場的諧波情況：是否存在產生諧波的負荷及是否需要濾波。

6．柜體顏色、安裝尺寸有無特殊要求。

7．定貨日期、送貨地點與運輸方式。

8．需要備品、備件的名稱與數量。
