系統參數

額定輸入線電壓

380V(-40%～20%)

電網頻率

50/60Hz（范圍：45Hz～62Hz）

可并聯臺數

不限

整機效率

≥97%

網絡結構

三相三線/三相四線

電流互感器

150/5～10000/5

電路拓補

三電平

性能指標

額定容量

50A

100A

150A

諧波補償

支持

無功補償

支持

不平衡補償

支持

濾波范圍

2～50次

濾波次數選擇

2～50次任意次數可選

濾波程度

2～50次任意次數可選

濾波能力

THD i（電流畸變率）<5%

快速響應時間

<50us

全響應時間

<5ms

目標功率因數

-1～1可調

控制算法

FFT算法、智能FFT算法、瞬時無功算法

開關頻率

20KHz

智能風冷

151L/sec

300L/sec

405L/sec

噪聲指標

<56dB

通訊監控能力

通訊接口

RS485、網口

通訊協議

電總協議，Modbus協議、TCP/IP

模塊顯示界面

LCD觸摸彩屏；LED指示燈

LCD彩屏；LED指示燈

PC端軟件

有，并且所有參數可直接通過PC設置

保護功能

過壓保護、欠電壓保護、短路保護、逆變橋反向保護、過補償保護

CT監測告警

有

故障報警

有，最多報警記錄500條

監控

支持獨立

機械特性

安裝方式

壁掛式/機架式

機架式

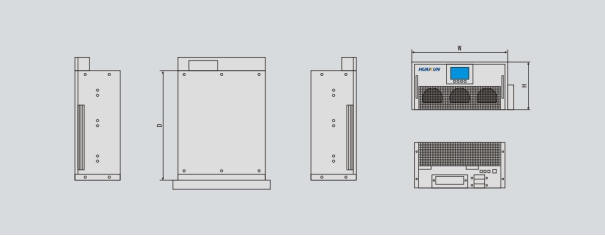

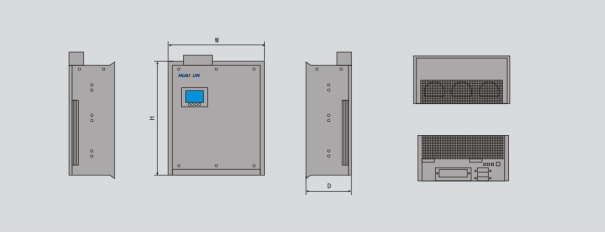

尺寸

壁掛式

440*590*190

440*600*230

無

機架式

440*190*590

440*230*600

500*270*510

凈重

35kg

36 kg

48 kg

顏色

黑色細砂紋

CT接線方式

支持源側負載側

環境要求

海拔高度

≤1500m，1500～4000m之間，

根據國標GB/T3859.2，每增加100m，功率降低%1

運行溫度

-10～40℃

相對濕度

5%～95%，無凝霜

防護等級

IP20（其余IP等級可定制）

相關資質及標準

資質認證

CE、國家電器安全質量監督檢驗報告、IEEE61000，

CQC形式試驗報告

遵循標準

JG/T417-2013 IEEE519、IEC61000-3-6、ER G5/4

YS-APF 050 44(43)L/RL(E)

440*190*590

35

YS-APF 100 44(43)L/RL(E)

440*230*600

36

YS-APF 150 44(43)L/RL(E)

500*270*510

48

YS-APF 050 44(43)L/ HL

440*590*190

35

YS-APF 100 44(43)L/ HL

440*600*230

36
